| LAB 2-1 啟動EIGRP Topology
| ||||||||
題目要求
| ||||||||
Show的觀察
|
2009 年 06 月 05 日
CCNP-BSCI Module 02 EIGRP
EIGRP 特性
| 1.IGP:Distance Vactor |
| 2.利用Unicast & Multicast 來取代broadcast，以利收斂。 |
| 3.classless 支援VLSM |
| 4.收斂快 因有一個備援路徑 |
| 5.3張表(鄰居表 拓普表 路由表) |
| 6.Partial updates 不做週期更新，都是triggered update |
| 7.支援multiple network-lay protocols |
| 8.架構沒有階層，是平的架構 |
| 9.使用DUAL演算法，不會有迴圈 |
| 10.可以做load shareding 的機制 |
| 11.Protocol ID: 88 |
| 12.採用TLV(Type、Length、Value)的封包架構 |
| 13.會自動與IGRP相容 |
EIGRP 4大關鍵技術
| 1.Neighbor table的建立 | *透過hello protocol 動態尋找相鄰router的存在，並且週期的更新。 *利用hello建立neighbor table。 |
| 2.RTP (Reliable Transport Protocol ) | *建立信任的連線 |
| 3.DUAL 演算法 | *利用DUAL算出沒有迴圈，以及最低成本，最近的路徑。 |
| 4.PDM (Protocol-dependent modules) | *利用PDM來支援多種routing協定(IP、apple talk、Novell…)。 |
EIGRP router ID的選擇(與OSPF相同)
| 1.利用eigrp router-id A.B.C.D的指令 |
| 2.loopback interface |
| 3.Active interface中 IP最大的 |
EIGRP 3張重要的table
| Table | 內容 |
| 1.Neighbor Table | *透過hello protocol 動態尋找相鄰的router的存在竟而形成信任(Adjacency)關係。 *Hello Interval (Hello time): config-if)#ip hello interval eigrp AS# value (1)大BW(T1以上)為5sec (2)小BW(T1以下)為60sec *Hold time : default 為hello Interval的3倍 config-if)#ip hold-time eigrp AS# value *EIGRP形成Adjacency的3個條件: (1)相同的 AS Number。 (2)相同的 K value(defaule值即可)。 (3)相同的 IP subnet上。 *RTP: (1)SRTT(Smoothed Round-Trip time):紀錄與鄰居EIGRP封包傳送的時間，單位:ms。 (2)RTO(Retransmission timeout):重傳的時間。 |
 | |
| DUAL 演算法 | Report Distance(Advertised Distance): 到下一個router到目的地的成本。 Feasible Disance: 從來源端到到目的地的成本，所以最佳路徑就是FD最小的。 Successor: 等同next-hop router(最靠近)的意思。 Fasible successor(備援路徑):挑FD第2小的，就是RD小於FD。會存在topology table裡。 fasible successor選擇的條件:RD<FD  *RD=8 FD=15 所以DR<FD |
| 2.Topology table | *記錄存鄰居學習到的全部路由資訊，再利用DUAL演算法計算出最佳路徑。 *DUAL演算法計算出最佳路徑後，會把successor & fasible successor存在Topology table中。 *有3種狀態: (1)Active:還在收斂(計算)中，還無法使用。 (2)Passive:已經收斂的狀況，可以正常使用。 (3)SIA(stuck-in-active):一直停留在Active的狀態。 *預設值為3min *若3min鄰居都沒有回應，就會被中斷掉，避免無法收歛。 *一直停留在active的狀態，表示網路規劃不好，相關聯的router太多，無法快速收歛，需要避免發生此狀況。 |
| 3.Routing table | *把所有算出來的successor route放入。 *放入Routing table前還需要與其他routing 比較出AD值最佳的路徑，才可放入。 |
EIGRP Packet Type
 | ||||||||||||||||||||||||||||||
|
DUAL 演算法詳解
EIGRP Metric Calculation(計算程式)
*預設計算公式為，Bandwidth+Delay。
| 1.Bandwidth | 頻寬 | *會選到目的地的所有路徑中最小的頻寬 *(10的7次方/最小BW)*256 kbps |
| 2.Delay | 延遲時間 | *全部延遲時間的總和 *若要變更metric都選擇調整Delay |
| 3.Reliability | 可靠度 | 在interface裡面看到的到 |
| 4.Loading | 負載 | |
| 5.MTU | 最小傳輸單位 | 用不到的參數 |
Configuring Basic EIGRP
 |
 *不建議調整頻寬，建議使用正確的頻寬。 |
設定範例 |

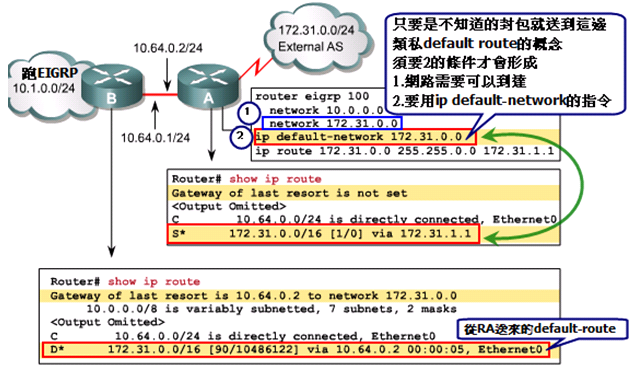

設定 ip default-network 解說 |
手動摘要(Summary)
*先關閉自動摘要，才可以執行手動摘要。
*手動摘要在介面模式下使用，要設定在網路的匯集點的Router。
*當手動摘要時，EIGRP會自動產生一筆Route指向NULL 0。
  |
Summary 範例  |
EIGRP AD值 比較
| 種類 | AD值 | 符號 |
| Internal EIGRP Route | 90 | D |
| External EIGRP Route | 170 | DEX |
| Summary EIGRP Route | 5 | D |
Show的觀察
1.sh ip eigrp topology |
2.sh ip route eigrp |
3.sh ip protocol
 |

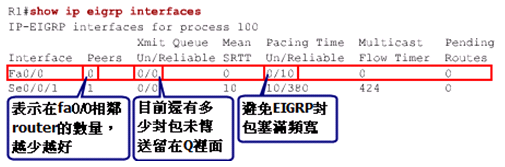

4.sh ip eigrp interface
 |
5.sh ip eigrp traffic
 |
調整路由成本
BW的設定
*EIGRP 預設用50%的頻寬來傳送EIGRP的封包，當EIGRP的封包會掉時才把它調高即可。建議使用真實的頻寬。
*只針對送出的頻寬作調整，無法調整他人送進來的頻寬。
| Point-to-Point的狀況下 | 反映真實頻寬 (1)Clock Rate (2)CIR  |
| Multipoint 的狀況下 | 最小的CIR*neighbor數量 |
EIGRP Authentication
| 方法 | 內容 |
| Simple password | *較不安全，因用明文傳送。 |
| MD5 authentication | *較安全，不會把key送出去，只送出一個摘要過的訊息。 *用key chain去管理key，認證時需告知key ID來進行認證。 |
設定key chain的方式
1.設定Key Chain的名稱 |
2.設定key 的ID |
3.設定key 內容 |

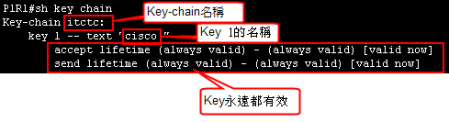

4.設定Key的時效性  |
Authentication 實例
Debug 的觀察
*當認證不一致時，封包會被drop掉，會出現authentication missmatch的訊息。
*當認證有一邊有問題時會出現認證斷斷續續的狀況。
1.debug eigrp packet |
 |
EIGRP Scalability 的調整
| 目標 | 方法 |
| *使鄰居peer變少 | |
| *Query的範圍越少越好 | *利用EIGRP Stub Router(末梢路由器) *利用Route summary *利用Route Filter |
| *Topology的深度 | 建議小於7個hop count。 |
| *多個備援路徑 |
EIGRP Stub Router (末梢路由器)
| *當設定Stub Router時，會主動告知鄰居不會去Query它，可以縮小Query的範圍，加速收斂速度。 |
| *用戶Hub-and-Spoke架構下。 |
| *大都設定在remote site router。 |
| *stub後面的參數可以壘加上去，除了receive-only以外。 |
 |
SIA(Stuck-in-Active)詳細說明
| 1.Query timer預設為3min，若3min到時未收到鄰居Query就會中斷連線，以利收斂。 |
| 2.新增SIA-Query、SIA-Reply，2種封包，來避免不是鄰居關係所造成的SIA。 SIA-Query:預設1.5min。 *當鄰居收到SIA-Query時會回SIA-Reply，告知鄰居目前還活著，正在等候面Router給我完整訊息。 *若收到SIA-Replay會reset SIA的timer，最多3次。 |
 |
Graceful Shutdown
*加速收斂，節省30sec。
*會送出一個hello的訊息，告知鄰居我已經不存在了，馬上切換到Feasibale successor。 *K1~5都設定成255 |
 |
