LAB 6-1 啟動BGP

Topology

題目要求

1.RIPv2啟動在P1R1/P1R2/P1R3/P1R4上

2.IBGP的AS為65001 / BBR1的AS為64998 / BBR2的AS為64999

3.P1P1~P1R4都使用Loopback 0當做介面IP(使用Update-sorce的指令)

4.P1R1及P1R2的S 1/1介面啟動 passive-interface

5.P1R1 / P1R2使用Default-information originate讓P1R3 / P1R4學習Default Route

6.使用Network宣告自己IBGP的網段

7.使用Neighbor手動宣告鄰居的位址

8.P1R1 / P1R2與BBR1 / 2形成EBGP的關係

Show的觀察

1.show run

2.sh ip bgp summary

3.sh ip bgp

4.sh ip bgp x.x.x.x /xx

5.sh ip route
(1)P1R1 Router

(2)P1R3 Router

LAB 6-2 Route-map的使用

Topology

題目要求

1.P1R1~P1R4行程Full Mesh的BGP

2.使用route-map調整路由

3.調整MED及local-pre的數值調整路由:
(1)調整10.1.0.0/24 及172.31.0.0/24的路由走BBR2，調整MED到BBR2為200，其他的路由都走BBR1
(2)調整BBR2送進來的172.31.0.0/24網段，調整local-pre為300，BBR1送進來的10.254.0.0/24的網段local-pre設定為300

Show的觀察

1.觀察Route-map的設定

2.sh ip bgp summary

3.sh ip bgp

4.sh ip route

5.sh route-map

6.sh access-list

7.sh ip protocols

8.查看Local-pre及MED的影響
(1)到BBR2檢查MED是否改變

(2)到P1R1檢查local-pre是否調整

發表迴響

2009 年 04 月 22 日

CCNP-BSCI Module 06 BGP

Filed under: CCNP-BSCI Module 06 — nkongkimo @ 17:05:15

IGP V.S EGP

	IGP	EGP
路徑	找最佳路徑 mrtic最低的	政策上的最佳路徑依Policy base Routing去決定經過AS最少的是最佳路徑
運作區域	在自己的AS之間	AS與AS之間(可在不同網段)
單位	以router為單位故Next-Hop以Router為單位	以AS為單位(hop-by-hop) 故Next-Hop以AS為單位
路由協定	RIP, IGRP, OSPF, IS-IS, EIGRP	BGP
設計觀念	採用信任的角度	採不信任的角度
要求的目標	快速收歛	穩定可承载大量資料
收斂速度	快	慢
鄰居的學習	可依賴路由協定	需要手動指令
備註		需要以IGP為基礎的傳輸進階版的distance vector

Autonomous System (AS)

1.AS: 一個鏈路的集合在一個共通的管理政策底下，通常以正面的角度思考。

2.ASN(AS number):16Bits Binary 種類
(1)Public ASN:1~64511，需要向IANA申請
(2)Priority ASN:645112~65535

3.須要有足夠的資源才有辦法申請到ASN，台灣需要/19才有辦法申請一個Priority ASN，AS只能控制自己的AS範圍無法影響他人的AS。

PDA V.S PIA

種類	定義
PDA (Provider Dependant address)	ISP所配發的IP，ISP會幫你把網段宣告出去，但是ISP不會幫忙做轉送的服務，需要自己想辦法偵測斷線並轉換路徑。適合用在小型ISP
PIA (Provider Independent address)	自己向NIC申請的IP，需要自己向辦法把自己的網段宣告出去，需要向其他ISP申請轉送的服務，若一條線斷掉了可以不用變更設定。 *適合用在大型ISP，跨國大公司。

BGP使用的狀況

1.適合使用BGP的條件:

(1)Transit AS，如圖ISP 3的架構

(2)Multihome的狀況，如圖Compary A的架構

(3)可控管的流量時，如圖Compary C的架構。

2.不建議使用BGP的條件:

(1)對BGP不熟的狀況下

(2)公司只有一條對外的線路時，如圖的compary B。

(3)設備效能較差時

3.Multihome / Singhome / Transit的比較

Multihome	Singlehome	Transit
1.PIA 2.有自己的ASN (Public) 3.接到2家以上ISP 4.可以避免link及ISP斷線 5.較穩定 6.適合跑BGP	1.PDA 2.只有單一線路時 3.只有一家ISP連接。 4.大部分跑deafult Route 5.較不適合跑BGP	1.PDA 2.適合跑BGP 3.直接連到Internet

BGP的作法

作法	內容
1.Default Routes
	1.當Router效能比較不好時建議使用 2.不需要接收全部的Internet Full Route資訊 3.作法會參考IGP的最佳路由送出，故上圖會由Router B送出。
2.Default Routes + Partial(部分) table
	1.避免只收default route導致無法得到最佳路由資訊 2.加入Partial Route增加轉送的最佳路徑(只針對到送Partial Route的ISP路徑) 3.作法為當Partial Route裡面有的路由就先走，若沒有的路徑再走Default Route的路徑。
3.Full route
	1.可以取得全部AS的Routing的資訊 2.可以做精準的控管 3.可以得知最佳的路由資訊

BGP的目標

1.Scalability is the fist priority(可用性為最高目標)

2.Secure routing information exchange(避免造成別人的Transit 採用MD5認證)
*需要相互認證

3.Routing police support
*不見得是最佳路徑

BGP的特性

Rliable Update	(1)都使用TCP的傳輸協定由179/TCP提供Reliablity 因TCP的關係會造成Router CPU Loading較高
	(2)TCP Peer-to-Peer的特性 *Routing Update必須每一個Peer傳送一次
	(3)BGP Keepalive BGP的trigger Update是利用Batched Update(分批更新),收斂速度慢 IBGP:5sec *EBGP:30sec
備註	基本上BGP無法使用分流只會選出一條最佳路徑

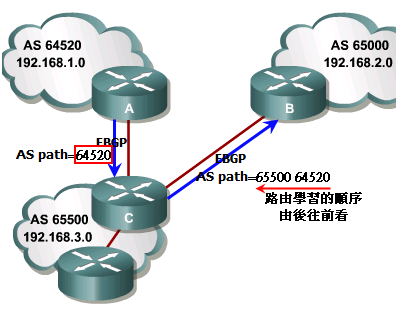

BGP Path-Vector Routing(避免Loop的方法)

利用AS Prepend的方法(經過的router加在前的)

BGP Session的建立

1.TCP Session的建立

TCP Session步驟

Step1.要先指定鄰居才會送出TCP的Session
Step2.雙方使用179/TCP Session，送出BGP的相關資訊
Step3.決定保留那一條TCP Session(會保留Router-ID較大的TCP Session)

2.BGP Session的建立

BGP Session步驟

Step1.相互傳送Open Sent。
*Open Sent包含的資訊:

(1)BGP Version
(2)AS Number
(3)Hold-Time(180sec)
(4)Router-ID

Step2.相互回應Open Confom的訊息。
Step3.相互回應Keepalive的訊息，BGP Session建立完成。

BGP Datebase(3張表)

1.Neighbor table	用Soure IP建立Neighbor，要互相指定
2.BGP table(forwarding table)	類似EIGRP的Topology tabel，會記錄所有的路徑
3.IP routing table	會把自己認為最佳路告知鄰居Router AD值:EBGP:20 IBGP:200

BGP Message Type

名稱	內容	備註
1.Open	(1)Open Sent (2)Open Confirm	包含BGP Session、AS Number、Hold-time、Router-ID
2.Keepalive		每60秒 Update
3.Update	(1)Update Add(增加) (2)Update Withdeaw(刪除)	只傳送有影響的訊息會把Prefix(目的地網路)跟參數送出
4.Notification	錯誤通報	只要收到Notifiation會把所有BGP、TCP Session中斷

IBGP V.S EBGP

	IBGP(Intrnal BGP)	EBGP(External BGP)
範圍	在同一個AS裡面，ASN相同	跨AS之間，ASN不同
TTL	255(無限制)	TTL等於1(預設值) 可由其他方式變更
連接方式	不需要直聯	需要直聯
loop機制	有Split-Horizon的機制從鄰居收到的IBGP的Update不轉送給其他鄰居
備註	BGP不會單獨存在，須要依附在IGP底下，因為BGP相互建立peer需要用到IGP 路由表

IBGP詳細介紹

*在一個AS裡面都要跑IBGP，不然會造成黑洞。

*利用Split-Horizon的機制避免loop，IBGP每顆Router需要建立Full Mesh的的關係。
*從某一個鄰居收到的IBGP Update不可以轉送給其他IBGP鄰居

Configuration BGP

設定neighbor關係，可以設定群組關係，要相互指定。

*手動調整Soure IP(通常使用在IBGP)

*手動調整EBGP的TTL值(預設為1)

Next-Hop Address

BGP Next-Hop:下一個AS的入口

*Update to EBGP Router:會把修改Next-Hop add為自己

*Update to IBGP Router:維持原本Next-Hop add不變

*若Update source再同一個網段也不會變(FrameRelay 除外)

手動指定到那一個網段下一個Router是我

*宣告network 告知其他AS自己的網段，只提供你所宣告的網路，需要搭配routing table裡面的資料，要和routing table裡面完全相同才會被送出。

*強迫一定要summary才送出。

BGP Synchronization rule

1.預設啟動BGP Synchronization，建議關閉，因目前的架構都是Full Mesh，故可以關閉。

2.早期是用來避免黑洞，目前的作法都是建立Fully Mesh的架構，關閉BGP Synchroization。

3.Synchronization:不使用由EBGP peer學習到的Route，也不送出由EBGP學習到的route，直到由IBGP有學到。

5.舊的IOS預設啟動，新的IOS都是關閉的。

BGP 2大定義

Split-Horizon	Synchroization
IBGP 鄰居所學到的Update不再種送出去給其他IBGP的鄰居。可以給EBGP的鄰居。	不使用由EBGP peer學習到的Route，也不送出由EBGP學習到的route，直到由IBGP有學到。

設定範例

BGP Session States

狀態	內容
Idel	1.搜尋路由表的路由資訊，若找到資訊會跳到Active的狀態，表示在做TCP tree-way-headshake。 2.若狀態一直在Idle表示找不到路由資訊，需要檢查IGP的設定。
Active(補充)	1.正常狀況:TCP建立中(一下子即完成) 2.一直停留在Active: (1)可能鄰居沒有route可以送回來。 (2)Peer的neighbor設定錯誤。 (3)相關的參數設定錯誤，導致封包直接被drop掉。
Connect	TCP session建立完成的狀態
Open sent	把相關的參數給Peer
Open confirm	Open sent雙方沒有問題會回Open confirm
Established	建立的BGP連線
Notification	會中斷TCP & BGP Session

Show的觀察

1.Show ip bgp summary

2.show ip bgp neighbors

適合設定在IBGP中

BGP Authentication

sh ip bgp

sh ip bgp rib-failure

Clear ip bgp

為較不好的管理方法

clear ip bgp soft out / in

BGP 選擇路徑的方法-BGP Attributes

名稱	內容	解釋
Well-know	Mandatoy	必要的attribute，一定要出現在update裡，只有3種
一定要傳下去的update	Discretonary	以描述為主，大家都知道的attribute，但不一定要顯示出來

Optional	Transitive	廠商自己定義的，要求一定要傳下去即使看不懂
廠商自己定義的	Nontransitive	廠商定義的，看不懂並把它drop掉
	partial bit	若遇到為Optional-Transitve，但是一定往下傳的Update就要設定

*BGP Selecting Path 最大的原則為看得懂就往下傳，不管是否為Well-Know or Optional。

*沒有loadshared的機制，只選擇一條路徑。

BGP Attributes

AS Path (well-know)	到目的地經過那些AS，若有相同的AS會被drop以避免迴圈。
Next-Hop (well-know)	下一個AS的入口位址 IBGP:不會變更next-hop的IP EBGP:會以出去的router為next-hop IP
Origin (well-know)	表示路由如何出現在BGP裡面的，有3種 IGP-用network方式宣告 EGP:早期的EGP協定(不前已沒有) ?:由其他路由redistribute進去的
Local Preference	只影響IBGP的鄰居(再同一個AS裡面)，如何離開自己的AS。此參數不會被送出去，若送出去鄰居也不會採用。 *default值=100(數值越大越優先採用)
MED	影響EBGP鄰居AS，往哪顆router送出資料，影響力較弱。只影響EBGP鄰居不影響之後的路由(不同AS間的)。 default 值=0(數值越小越優先採用) 會承接其他路由協定redistribute進去之前的成本 *屬於Optional-UnTransitve的封包，所以對方看不懂就不接受
Weight	Cisco專屬協定自己有效性，不傳遞的Attribute給鄰居，自己來決定路徑。 *選擇metric大的
